PCIe是一种高速串行计算机扩展总线标准，用于连接主板与外部硬件设备（如显卡、固态硬盘、网卡等）。其设计目标是取代传统的PCI、AGP和PCI-X总线，通过高带宽、低延迟和点对点架构满足现代计算需求。

SIDesigner支持PCIe仿真场景，使用IBIS-AMI模型或理想器件作为收发机，具备均衡功能，支持S参数、子电路模型，支持统计和Bit by Bit眼图仿真，并为仿真结果提供波形查看和mask校验功能。

一、原理图设置

（一）新建工程及原理图

在新建或已有的solution中，右键选择New Project，创建新项目；再右键选择New Schematics，创建新的原理图文件。双击新建的原理图后，进入原理图编辑模式。

（二）原理图编辑

在Component区域搜索器件（AMI, SNP, Chanel Sim, Probe Eye），并通过拖拽的方式把器件放到原理图界面，双击器件，按下图指导完成各器件的设置，点击OK保存。

AMI（TX, RX）

1.导入.ibs文件

2.选择模型：在PIN页面，选中差分输出1n, 1p及对应的model pcie6_out

3.设置激励：在Stimulus页面，设置速率为32Gbps

4.设置AMI参数：在AMI页面，可以在选中对应参数后，勾选Use User Data，对AMI参数进行修改。本deck按照缺省设置

5.设置IBIS文件封装：由于使用了额外的封装模型，不使用IBIS内的封装

6.其它模型：RX AMI使用2p, 2n引脚的pcie6_in模型完成设置

S Parameter File

用户可以使用S参数表征封装模型及PCB通道信息。设置如下：

1. 导入文件：选择S参数器件，双击打开设置界面后，点击Open from File，选择对应的s4p文件

2.编辑位置：导入后，可以点击check对S参数曲线进行幅值、相位预览。选择Port Location，可以快捷完成port的排布。也可以针对单独的port进行位置选取和show/hide切换

3.其它模型：RX PKG和PCB Channel的S参数设置参考上述指导，完成设置后原理图界面如下：

Channel Sim

在Component搜索Channel，拖拽Channel Sim至原理图，设置为统计眼图模式，其余选项保持默认即可，如图：

1.连线：双击原理图空白处或点击菜单栏的Wire按钮，进入连线编辑模式。将原理图上的各器件连接如下：

Probe Eye

在Component中搜索Probe，拖拽至原理图后放在RX末端：

二、开始仿真

点击界面菜单栏的仿真（齿轮状）按钮开始仿真：

可以从原理图下方的output实时查看运行日志，点击abort可随时取消。

三、结果查看及测量

仿真结束后，波形显示器自动弹出并打开本次仿真结果，选中波形双击打开：

右键菜单选择eye height width max，可以测量中间眼的最大眼高眼宽：

TJSPICE 建模工具

1.建模工具介绍

建模工具一系列表征工具的集合,为了更好的由用户创造和参数化模型.

建模根据以 SPICE 模型为基础 , 用户可以调整参数来进行仿真模型的基础特性

建模工具可以由 Ddatasheet 导入模型特性,进行参数优化提取

2. 建模工具界面介绍

目前支持的建模模型

IGBT

1. Model edit 界面

File : new model 新建一个模型

Open : open model 打开一个已有的模型

Save : save model 保存并导入模型库

2.模型等效电路图

3.IGBT 管参数列表：因为该模型 IV/CV 特性参数不分离

单个参数的说明可以在帮助文档中查询，电流特性电容特性的计算公式可以在帮助文档中寻找：

参数名：

参数值：

可以通过滚轮或者上下按钮或者手动设定参数的单位：

是否加入该参数进行仿真 ：

4.IGBT 特性曲线界面

(1)放大与缩小以及刷新功能 ：

(2)增加和取消曲线测量线：

(3)进入参数优化提取：

(4)起始点,终点和步长：

(5) 当前环境温度 ：

(6) 波形显示模式 (linear or log) 当前版本显示有误：Id VS vds 时 vg 的值

5. 参数提取攻略

以 IGBT id vs vds 正向偏置 IV 特性曲线为例，参数优化界面 ：

功能界面介绍

(1)导入 Datasheet 的 IV 特性曲线：

导入完成后：

(2) 放大缩小和复原：可以用滚轮放大缩小图片，可以用鼠标右键按住图片拖动

(3) 拖动边框,对齐工作区域：

注意上边区域对准所设定坐标最高值 6 设置坐标值

(4) 橡皮擦：当描点不在期望区域连续时,可以用橡皮擦,使两点之间连续

使用橡皮擦之前：

使用橡皮擦之后：

(5) 描点：在设定完坐标系之后“(6)" 可以开始描点

将红色曲线尽量贴合 datasheet 曲线,可以使用橡皮擦微调

(6) 设置坐标系：第六步应该在第一步之后完成

设定 X 和 Y 轴的范围,与 datasheet 对应

注意: 如果 Y 轴经过 0 点给一个相对小的偏移量,以避免当解矩阵时选择 qr 求解的奇异矩 阵问题

(7) 取点数目：当前曲线范围内取点数目,取点越多,精度越高,拟合计算过程相对较长

(8) 透明度：当前界面的透明度,辅助描点的功能

(9) 开始拟合：设置完参数,option,坐标系后开始拟合

(10) 帮助文档

参数和 option 界面介绍

1.参数名称

2.参数初始值或者锁定值

3.刻度

4.参数参与拟合的方式

该参数不参与拟合同时不参与仿真

  该参数参与拟合，也参与仿真

  该参数不参与拟合，但是以 fixvalue 方式参与仿真

Temp : 参与仿真的环境温度

fuc : 解雅可比矩阵方程组的算法选择

Ivg : vg 起始的初始条件

开始仿真以及仿真结果：当所有初始条件设置完毕,既可以开始仿真,点击仿真按钮 根据仿真参数,初始值,点数,求解方式等条件不同,仿真结果也会有所不同,当提示“OK”时仿真结束,仿真参数会放入左侧参数栏, 仿真拟合的曲线会用白线表示。

拟合注意方式：仿真结果会受到描点,初始值设定等因素影响，如果仿真的某个参数偏离正确设定,可以 fix 其他合理的参数, 单独仿真该参数，设定坐标系的 Y 值起始点最好设为 0.01 * 当前刻度,比如 62.2m,起始的 Y 点位 0.01m。

TJSPICE 建模工具

1.建模工具介绍

建模工具一系列表征工具的集合,为了更好的由用户创造和参数化模型

建模根据以 SPICE 模型为基础 , 用户可以调整参数来进行仿真模型的基础特性

建模工具可以由 Datasheet 导入模型特性,进行参数优化提取

2. 建模工具界面介绍

目前支持的建模模型

MOS 管

1. Model edit 界面

File : new model 新建一个模型

Open : open model 打开一个已有的模型

Save : save model 保存并导入模型库

2.模型等效电路图

3.MOS 管参数列表：因为该模型 IV/CV 特性参数不分离

单个参数的说明可以在帮助文档中查询，电流特性电容特性的计算公式可以在帮助文档中寻找：

参数名：

参数值：

可以通过滚轮或者上下按钮或者手动设定参数的单位：

是否加入该参数进行仿真：

4.MOS 管特性曲线界面

(1)放大与缩小以及刷新功能 ：

(2)增加和取消曲线测量线：

(3)进入参数优化提取：

(4)起始点,终点和步长：

(5) 当前环境温度 ：

(6) 波形显示模式 (linear or log) 当前版本显示有误    Id VS vds 时 vg 的值

5. 参数提取攻略

以 mos id vs vds 正向偏置 IV 特性曲线为例，参数优化界面 ：

功能界面介绍

(1)导入：Datasheet 的 IV 特性曲线

导入完成后：

(2) 放大缩小和复原：可以用滚轮放大缩小图片，可以用鼠标右键按住图片拖动

(3) 拖动边框，对齐工作区域：

注意上边区域对准所设定坐标最高值 6 设置坐标值

(4) 橡皮擦：当描点不在期望区域连续时,可以用橡皮擦,使两点之间连续

使用橡皮擦之前：

使用橡皮擦之后：

(5) 描点：在设定完坐标系之后(6),可以开始描点

将红色曲线尽量贴合 datasheet 曲线,可以使用橡皮擦微调

(6) 设置坐标系：第六步应该在第一步之后完成

设定 X 和 Y 轴的范围,与 datasheet 对应 注意:如果 Y 轴经过 0 点给一个相对小的偏移量,以避免当解矩阵时选择 qr 求解的奇异矩 阵问题

(7) 取点数目：当前曲线范围内取点数目,取点越多,精度越高,拟合计算过程相对较长

(8) 透明度：当前界面的透明度,辅助描点的功能

(9) 开始拟合：设置完参数,option,坐标系后开始拟合

(10) 帮助文档

参数和 option 界面介绍

1.参数名称

2.参数初始值或者锁定值

3.刻度

4.参数参与拟合的方式

该参数不参与拟合同时不参与仿真

该参数参与拟合,也参与仿真

该参数不参与拟合,但是以 fixvalue 方式参与仿真

Temp : 参与仿真的环境温度

fuc : 解雅可比矩阵方程组的算法选择

Ivg : vg 起始的初始条件

开始仿真以及仿真结果：当所有初始条件设置完毕,既可以开始仿真,点击仿真按钮 根据仿真参数,初始值,点数,求解方式等条件不同,仿真结果也会有所不同,当提示“OK”时仿真结束,仿真参数会放入左侧参数栏, 仿真拟合的曲线会用白线表示。

拟合注意方式：仿真结果会受到描点,初始值设定等因素影响 如果仿真的某个参数偏离正确设定,可以 fix 其他合理的参数,单独仿真该参数设定坐标系的 Y 值起始点最好设为 0.01 * 当前刻度,比如 62.2m,起始的 Y 点位 0.01m。

TJSPICE 建模工具

1.建模工具介绍

建模工具一系列表征工具的集合,为了更好的由用户创造和参数化模型.

建模根据以 SPICE 模型为基础 , 用户可以调整参数来进行仿真模型的基础特性

建模工具可以由 Datasheet 导入模型特性,进行参数优化提取

2. 建模工具界面介绍

目前支持的建模模型

Diode 二极管

1.Model edit 界面

File : new model 新建一个模型

Open : open model 打开一个已有的模型

Save : save model 保存并导入模型库

2.模型等效电路图

3.DIODE 管参数列表

因为该模型 IV/CV 特性参数分离

分为 CV 特性参数 和 IV 特性参数

单个参数的说明可以在帮助文档中查询，电流特性电容特性的计算公式可以在帮助文档中寻找：

参数名：

参数值：

可以通过滚轮或者上下按钮或者手动设定参数的单位：

是否加入该参数进行仿真：

4.Diode 管特性曲线界面

(1)放大与缩小以及刷新功能：

(2)增加和取消曲线测量线：

(3)进入参数优化提取：

(4)起始点,终点和步长：

(5) 当前环境温度：

(6) 波形显示模式 (linear or log) 当前版本显示有误

5. 参数提取攻略

以二极管正向偏置 IV 特性曲线为例

二极管参数优化界面

功能界面介绍

(1)导入： datasheet 的 IV 特性曲线

导入完成后：

(2) 放大缩小和复原：也可以用滚轮放大缩小图片 可以用鼠标右键按住图片拖动

(3) 拖动边框,对齐工作区域：

注意上边区域对准所设定坐标最高值 6 设置坐标值

(4) 橡皮擦： 当描点不在期望区域连续时,可以用橡皮擦,使两点之间连续

使用橡皮擦之前：

使用橡皮擦之后：

(5) 描点：在设定完坐标系之后(6),可以开始描点

将红色曲线尽量贴合 Datasheet 曲线,可以使用橡皮擦微调

(6) 设置坐标系： 第六步应该在第一步之后完成

设定 X 和 Y 轴的范围,与 datasheet 对应

注意:如果 Y 轴经过 0 点给一个相对小的偏移量,以避免当解矩阵时选择 qr 求解的奇异矩 阵问题

(7) 取点数目： 当前曲线范围内取点数目,取点越多,精度越高,拟合计算过程相对较长

(8) 透明度： 当前界面的透明度,辅助描点的功能

(9) 开始拟合： 设置完参数,option,坐标系后开始拟合

(10) 帮助文档

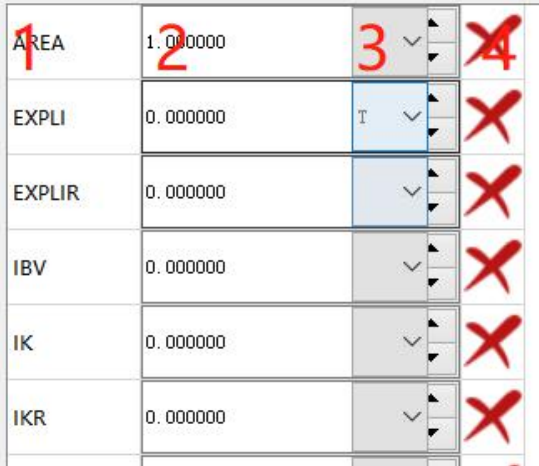

参数和 option 界面介绍

1.参数名称

2.参数初始值或者锁定值

3.刻度

4.参数参与拟合的方式

该参数不参与拟合同时不参与仿真

该参数参与拟合,也参与仿真

该参数不参与拟合,但是以 fixvalue 方式参与仿真

Temp : 参与仿真的环境温度

fuc : 解雅可比矩阵方程组的算法选择

开始仿真以及仿真结果：当所有初始条件设置完毕,既可以开始仿真,点击仿真按钮 根据仿真参数,初始值,点数,求解方式等条件不同,仿真结果也会有所不同，当提示“OK” 时仿真结束 仿真参数会放入左侧参数栏 仿真拟合的曲线会用白线表示。

拟合注意方式：仿真结果会受到描点,初始值设定等因素影响，如果仿真的某个参数偏离正确设定,可以 fix 其他合理的参数,单独仿真该参数，比如斜率偏差,可以单独拟合 RS 或者 N 的参数,幅值偏差可以单独拟合 IS，设定坐标系的 Y 值起始点最好设为 0.01 * 当前刻度,比如 62.2m,起始的 Y 点位 0.01m。

我们的产品支持将其他软件的网表导入SIDesigner进行仿真结果对比；为了确保顺利导入并进行有效的结果对比，具体操作过程请点击 软件试用 我们会有专业 support 技术人员与您联系，为您提供详细的指导和支持，帮助您充分利用这一功能，享受更便捷、灵活的数据处理和分析体验，满足您多样化的测试需求。

若您希望使用此功能，请点击 软件试用 联系support技术人员，期待与您的交流！

SIDesigner为您提供如下几种使用眼图Mask的方式：

1. 内置模板

内置模板包含DDR Mask 以及 Eye Mask两种。您可以使用：

1.1 DDR Mask

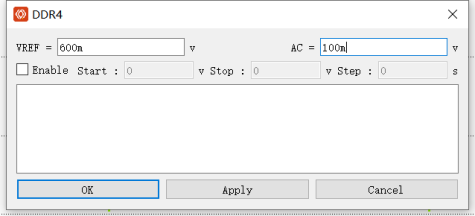

进入Eye DDR4设置，指定VREF和AC，如

就可以在眼图中查看mask，从而判断信号质量是否合规。

1.2 Eye Mask：

眼图空白处右键单击mask，进入眼图设置，如：

得到结果：

2. 外部导入：

SIDesigner为您提供两种外部导入的方式，波形显示器导入和眼图探针导入

2.1 波形显示器导入

2.1 眼图探针导入

选择对应的眼图探针文件后，如：

（其中，第一行：“1”表示以下内容是第一个模板，一个文件可以支持多个眼图模板输入。第二行：“4”表示该模板为四边形，提供四个顶点的坐标输入。第三行到第六行：每一行以[横坐标,纵坐标]格式提供模板顶点的位置，横坐标以当前眼图范围的百分比格式规定，纵坐标以电压单位数值格式规定。）

导入后如图：

欢迎点击 软件试用 申请试用我们的软件，过程中的任何疑问可联系support技术人员，期待与您的交流！

产品支持其他软件波形修改导入示波器显示，我们的示波器具备强大的兼容性，能够支持对其他软件生成的波形进行修改，并将其顺利导入到示波器中进行显示。这一功能将为您提供更便捷、灵活的数据处理和分析体验，满足您多样化的测试需求。

若您希望使用此功能，请点击 软件试用 联系support技术人员，期待与您的交流！

模型导入（PSpice模型兼容）

针对PSPICE模型（.lib文件，.olb文件暂不支持），目前PowerExpert有三种方式进行导入：

1. 直接导入

双击subcircuit器件，

图表 4-i sub器件编辑放置

图表 4-iisub器件编辑界面

导入子电路网表文件（Spice Type为Spice时可导入.sp或.txt文件，Spice Type为PSpice时可导入PSPICE生成的.lib文件），下方会出现识别到的模型的端口信息。

图表 4-iii导入文件 PSpice的后缀

可以选择在下方设置port的名称、位置排布、是否可见等。

2. 转化后导入

界面option->PSP converter插件支持PSPICE导出的.lib转换为PowerExpert的subcircuit或者self-subcircuit器件可读的txt文件。

图表 4-ivPSpice模型转化工具界面

3. 模板修改导入
