​零极点仿真分析

零极点分析是用于确定电路频率响应特性的关键方法，通过找到传递函数的零点和极点来分析电路的稳定性和频率响应。

一、基本原理

在电路分析中，传递函数 H(s) 描述了电路在频域中的输入输出关系，通常表示为：

其中，N(s) 是分子多项式，D(s) 是分母多项式。零点是使 N(s)=0 的 s 值，极点是使 D(s)=0 的 s 值。

零点和极点在复平面上的分布决定了电路的频率响应和稳定性：

· 零点：影响频率响应的幅度和相位，但不影响稳定性的根本特性。

· 极点：决定系统的稳定性和响应速度。若极点位于复平面的左半部分，系统稳定；若极点位于右半部分，系统不稳定。

二、应用场景

1. 滤波器设计与分析：零极点仿真在滤波器设计和分析中具有重要作用。通过分析滤波器的零极点分布，可以确定滤波器的通带、阻带、带宽、截止频率等关键参数。例如在设计低通滤波器时，通过零极点分布可以直观地看到滤波器的通带和阻带特性，从而优化滤波器的设计。

2. 控制系统稳定性分析：在控制系统中，零极点分析用于评估系统的稳定性和动态响应。通过分析系统的开环传递函数和闭环传递函数的零极点分布，可以判断系统的稳定性，并优化控制器参数。

3. 信号完整性分析：在高速电路设计中，零极点仿真用于分析信号传输通道的频率响应特性，评估信号完整性。通过分析传输通道的零极点分布，可以评估信号在传输过程中的衰减和失真情况。

4. 射频电路设计：在射频电路设计中，零极点仿真用于设计和优化滤波器、放大器和匹配网络等射频组件。通过分析射频电路的零极点分布，可以评估其频率响应和稳定性。

三、使用 PowerExpert 进行仿真

巨霖的PowerExpert是一款基于图形化交互界面的电源电子系统设计和仿真工具，该平台可为您提供零极点分析，可以快速查看响应系统的零极点数值情况，便于后续分析。

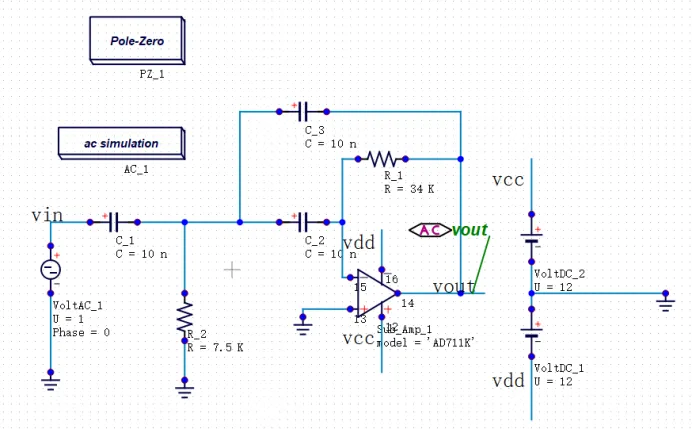

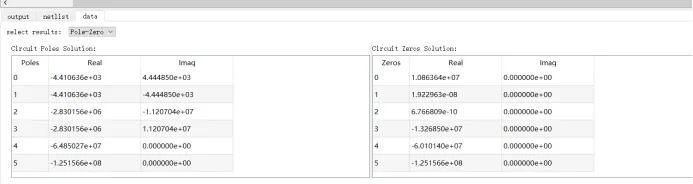

仿真结束后，会自动弹出波形显示器，零极点分析的结果在下方窗格的data页签可以看到：

欢迎点击 软件试用 申请试用我们的软件，过程中的任何疑问可联系support技术人员，期待与您的交流！
