使用SIDesigner轻松仿真PCIe场景

引言：

PCIe是一种高速串行计算机扩展总线标准，用于连接主板与外部硬件设备（如显卡、固态硬盘、网卡等）。其设计目标是取代传统的PCI、AGP和PCI-X总线，通过高带宽、低延迟和点对点架构满足现代计算需求。

SIDesigner支持PCIe仿真场景，使用IBIS-AMI模型或理想器件作为收发机，具备均衡功能，支持S参数、子电路模型，支持统计和Bit by Bit眼图仿真，并为仿真结果提供波形查看和mask校验功能。

一、原理图设置

（一）新建工程及原理图

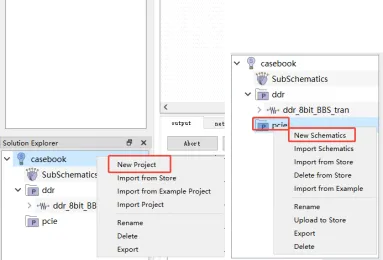

在新建或已有的solution中，右键选择New Project，创建新项目；再右键选择New Schematics，创建新的原理图文件。双击新建的原理图后，进入原理图编辑模式。

（二）原理图编辑

在Component区域搜索器件（AMI, SNP, Chanel Sim, Probe Eye），并通过拖拽的方式把器件放到原理图界面，双击器件，按下图指导完成各器件的设置，点击OK保存。

AMI（TX, RX）

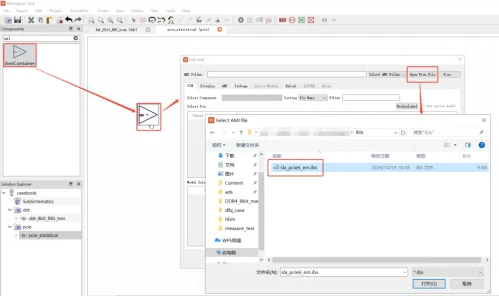

1.导入.ibs文件

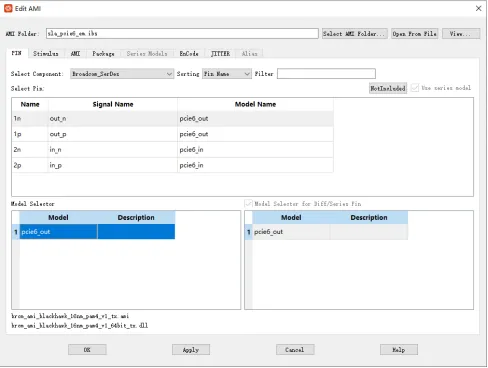

2.选择模型：在PIN页面，选中差分输出1n, 1p及对应的model pcie6_out

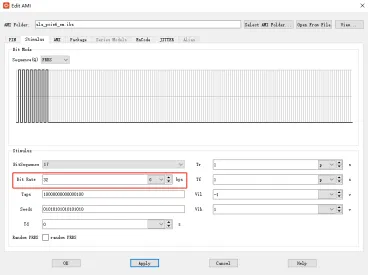

3.设置激励：在Stimulus页面，设置速率为32Gbps

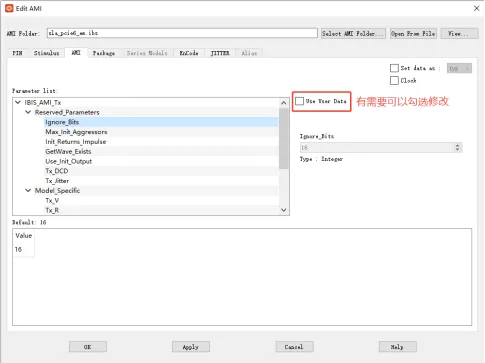

4.设置AMI参数：在AMI页面，可以在选中对应参数后，勾选Use User Data，对AMI参数进行修改。本deck按照缺省设置

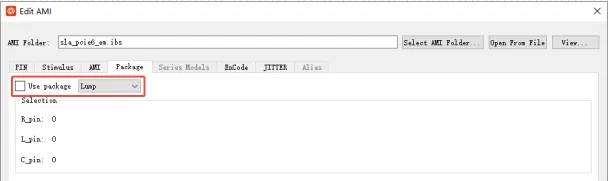

5.设置IBIS文件封装：由于使用了额外的封装模型，不使用IBIS内的封装

6.其它模型：RX AMI使用2p, 2n引脚的pcie6_in模型完成设置

S Parameter File

用户可以使用S参数表征封装模型及PCB通道信息。设置如下：

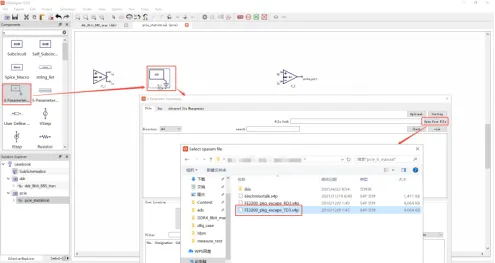

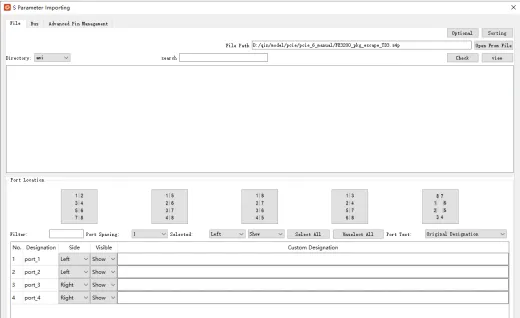

1. 导入文件：选择S参数器件，双击打开设置界面后，点击Open from File，选择对应的s4p文件

2.编辑位置：导入后，可以点击check对S参数曲线进行幅值、相位预览。选择Port Location，可以快捷完成port的排布。也可以针对单独的port进行位置选取和show/hide切换

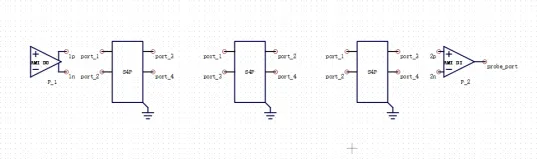

3.其它模型：RX PKG和PCB Channel的S参数设置参考上述指导，完成设置后原理图界面如下：

Channel Sim

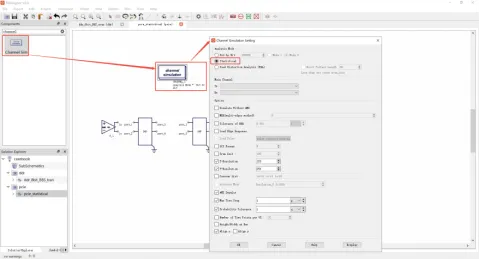

在Component搜索Channel，拖拽Channel Sim至原理图，设置为统计眼图模式，其余选项保持默认即可，如图：

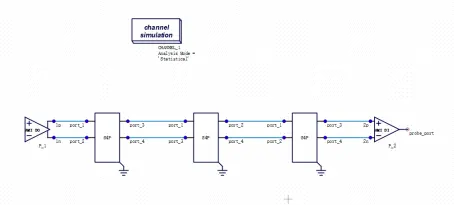

1.连线：双击原理图空白处或点击菜单栏的Wire按钮，进入连线编辑模式。将原理图上的各器件连接如下：

Probe Eye

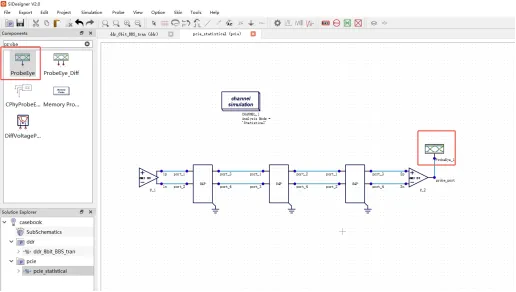

在Component中搜索Probe，拖拽至原理图后放在RX末端：

二、开始仿真

点击界面菜单栏的仿真（齿轮状）按钮开始仿真：

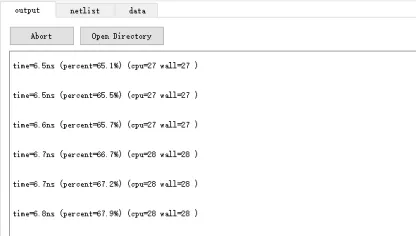

可以从原理图下方的output实时查看运行日志，点击abort可随时取消。

三、结果查看及测量

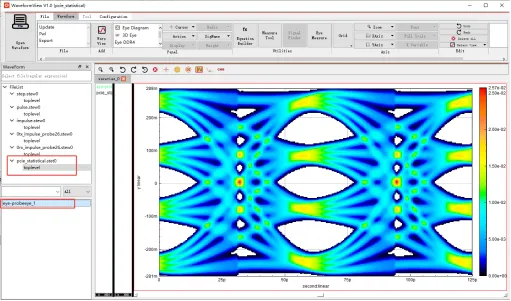

仿真结束后，波形显示器自动弹出并打开本次仿真结果，选中波形双击打开：

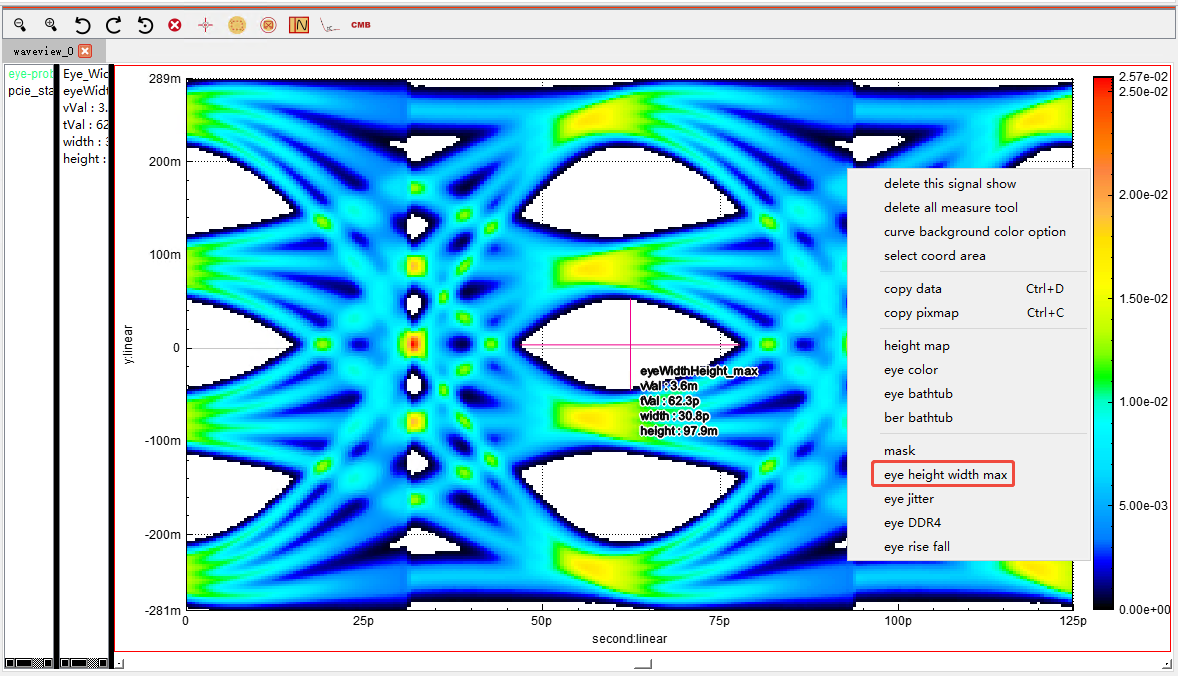

右键菜单选择eye height width max，可以测量中间眼的最大眼高眼宽：
