群延迟：信号传输中的隐形守护者

在高速数字通信和射频系统中，信号从发送端到接收端的传输过程中会遇到各种失真和畸变。群延迟（Group Delay）作为描述系统相位线性度的重要参数，直接影响着信号保真度和系统性能。本文将深入浅出地介绍群延迟的基本概念、应用场景，并通过仿真示例展示其在实际工程中的重要性。

一、群延迟的定义与物理意义

群延迟是描述信号通过系统时所需时间随频率变化的参数，定义为相位响应相对于角频率的负导数。数学表达式为：

gd = -d(phase)/dω

其中：

·gd 代表群延迟（单位：秒）

·phase 是系统的相位响应

·ω 是角频率（rad/s）

群延迟的物理意义可以理解为多频率成分信号通过系统时的"旅行时间"。理想情况下，系统对所有频率成分的延迟时间应该相同（恒定群延迟），这样信号各分量能同时到达接收端，保持波形不变。若群延迟随频率变化，不同频率分量将产生时间差，导致信号失真。

在工程实践中，可以使用巨霖SIDesigner仿真工具通过计算复数对数相对于频率的导数来获得群延迟值，具体实现为测量相位变化的负导数。

群延迟的应用范围

1、通信系统设计：在现代通信系统中，特别是宽带系统如5G、光纤通信等，群延迟特性直接影响信号质量。非恒定群延迟会导致符号间干扰（ISI），增加误码率。工程师需要通过群延迟分析优化滤波器、放大器等组件，确保整个通带内群延迟波动最小。

2、高速数字电路：在PCB板级设计中，传输线、过孔、连接器等都会引入群延迟差异。例如DDR内存总线对时序要求严格，群延迟不一致可能导致建立/保持时间违规。使用巨霖SIDesigner进行群延迟仿真，可提前发现潜在的信号完整性问题。

3、射频微波电路：在混频器、放大器等射频电路中，群延迟波动会引起相位失真，影响调制信号的星座图。特别是在相控阵雷达等系统中，群延迟一致性直接关系到波束形成质量。

4、音频处理系统：高端音频设备要求群延迟在可听频率范围（20Hz-20kHz）内保持平坦，否则会导致不同频率声音分量不同步，产生"相位失真"，影响音质。

二、群延迟的仿真实例分析

实例1：SIDesigner中的传输线群延迟仿真

在使用SIDesigner信号完整性仿真中，可以在S参数仿真分析时直接获取群延迟特性。如图所示的仿真设置：

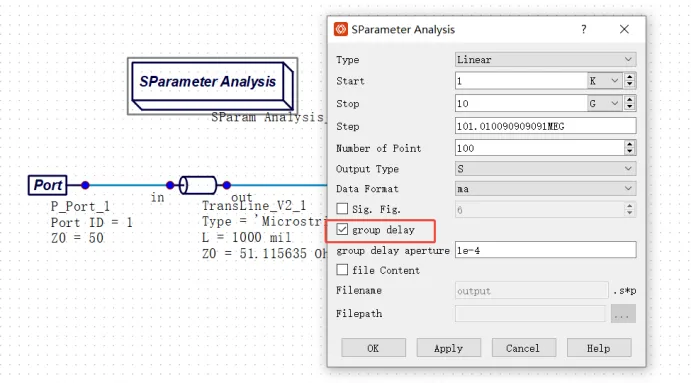

SIDesigner中的群延迟仿真设置示意图

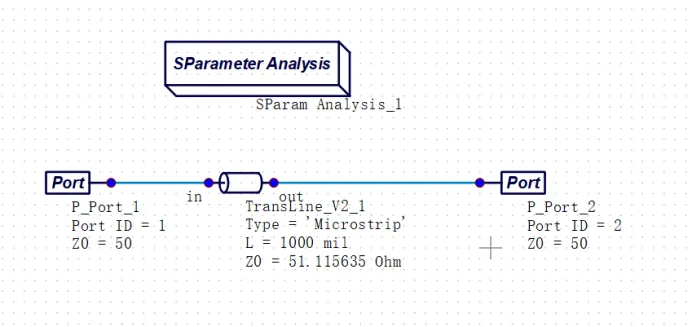

1. 创建包含传输线的PCB模型

2. 使用S参数仿真工具提取S参数

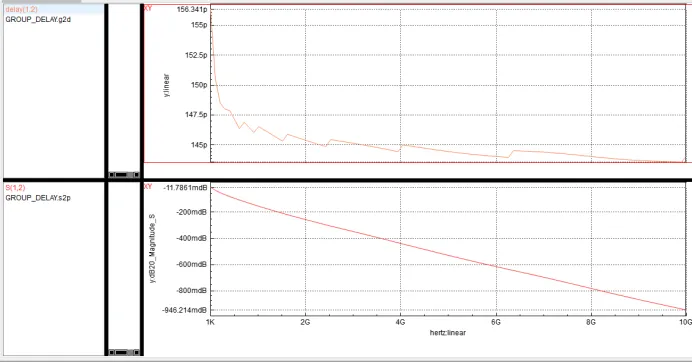

3. 在S参数仿真控制器中勾选group delay，SIDesigner将提取S参数的同时可获得群延迟信息，如下图所示：

实例2：SIDesigner波形显示器中的群延迟计算

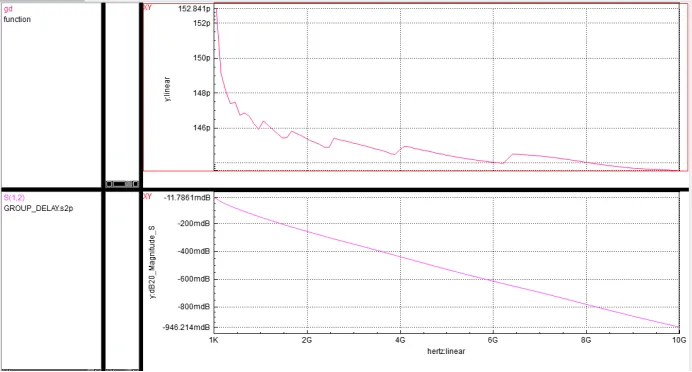

SIDesigner波形显示器提供了专门的群延迟分析函数，支持S参数的群延迟计算。在数据显示窗口通过公式gd=group_delay('S(1,2)')，可以将S参数转换获得群延迟信息。

三、群延迟的优化与实践建议

1. 相位线性化：使用全通滤波器或数字均衡技术补偿非线性相位响应。

2. 传输线设计：通过调整PCB叠层结构（介电常数、厚度）优化传输线群延迟。

3. 元件选择：选择群延迟特性好的滤波器、放大器等有源器件。

4. 系统级仿真：在SIDesigner等平台进行端到端仿真，综合考虑各模块的群延迟贡献。

5. 测试验证：使用矢量网络分析仪(VNA)实测群延迟，与仿真结果对比。

群延迟作为表征系统相位特性的重要参数，在高速数字设计、通信系统、音频工程等领域都有广泛应用。通过使用巨霖SIDesigner工具进行仿真分析，工程师能够在设计阶段预测和优化群延迟特性，避免因相位失真导致的系统性能下降。随着信号速率不断提升，对群延迟的理解和控制将变得愈加重要，它如同信号传输过程中的隐形守护者，默默确保着每一位数据比特的准时到达。
